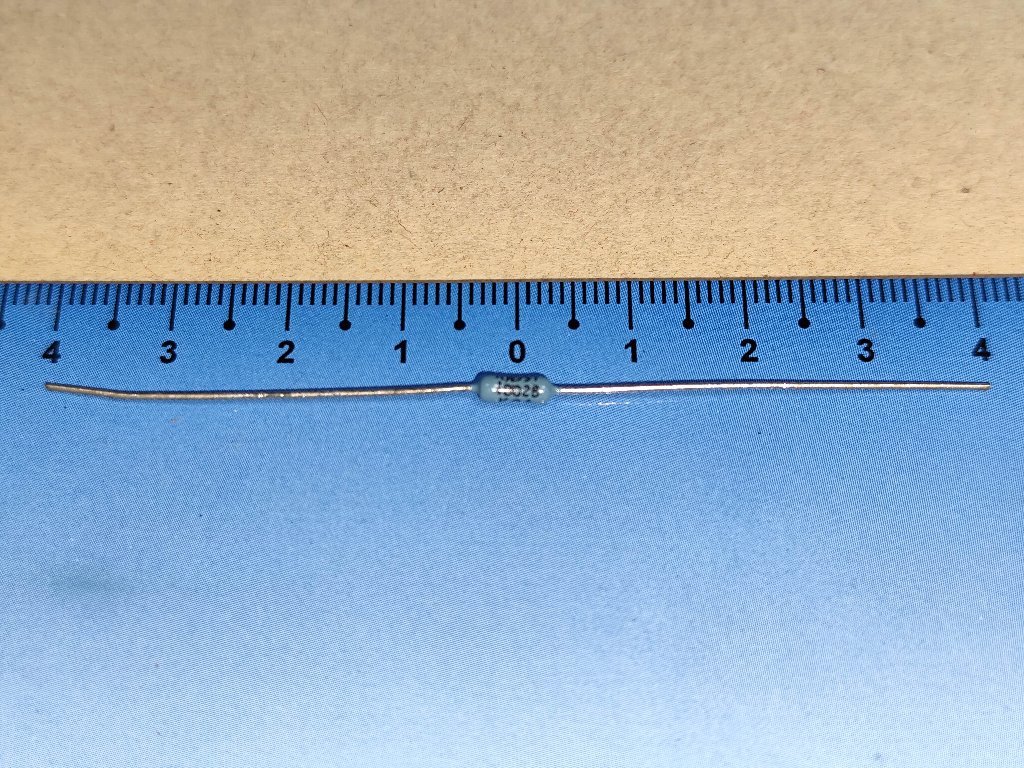

超精密級金属皮膜抵抗器測定品

-------------------------------------------------------------------------------------------

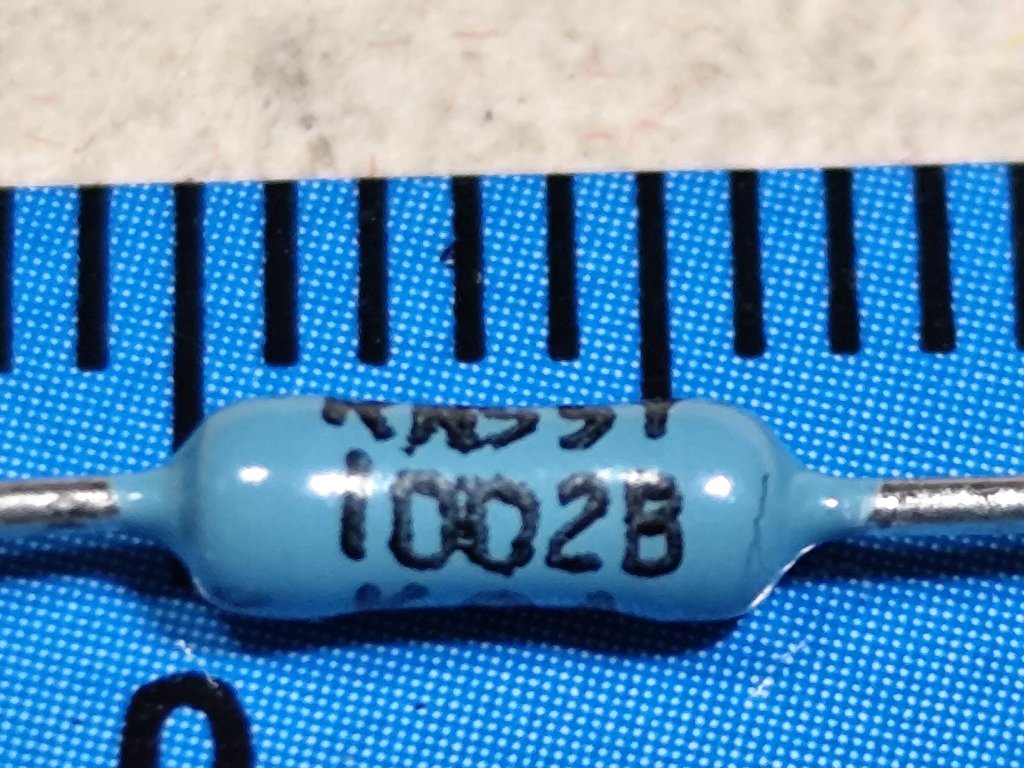

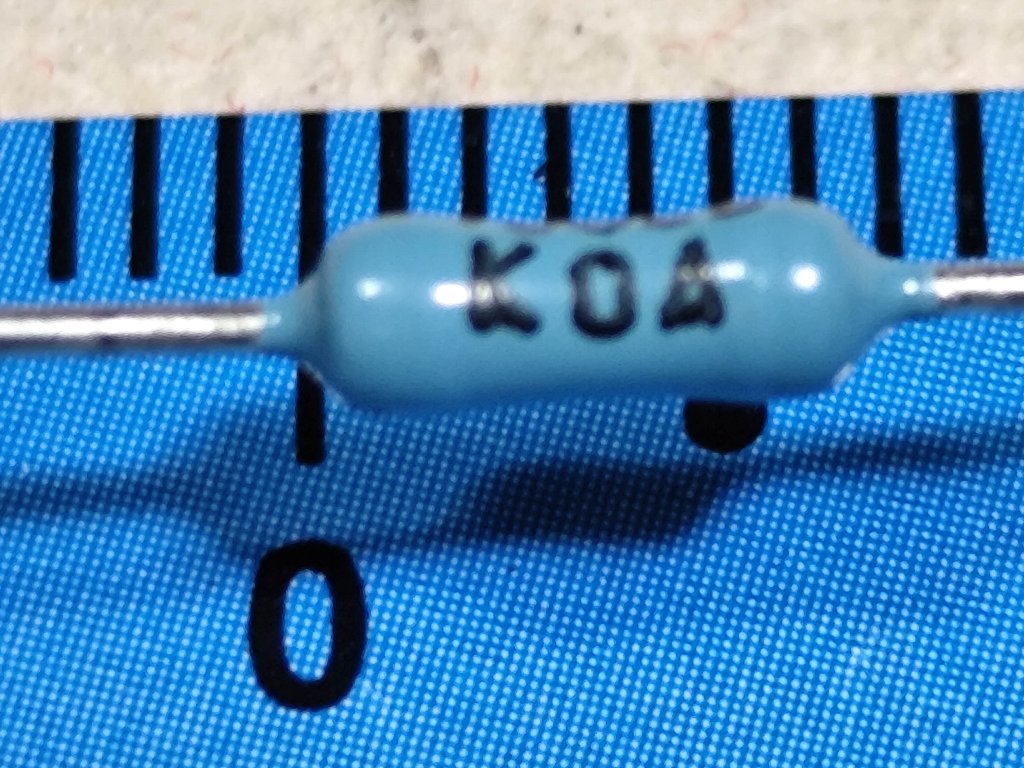

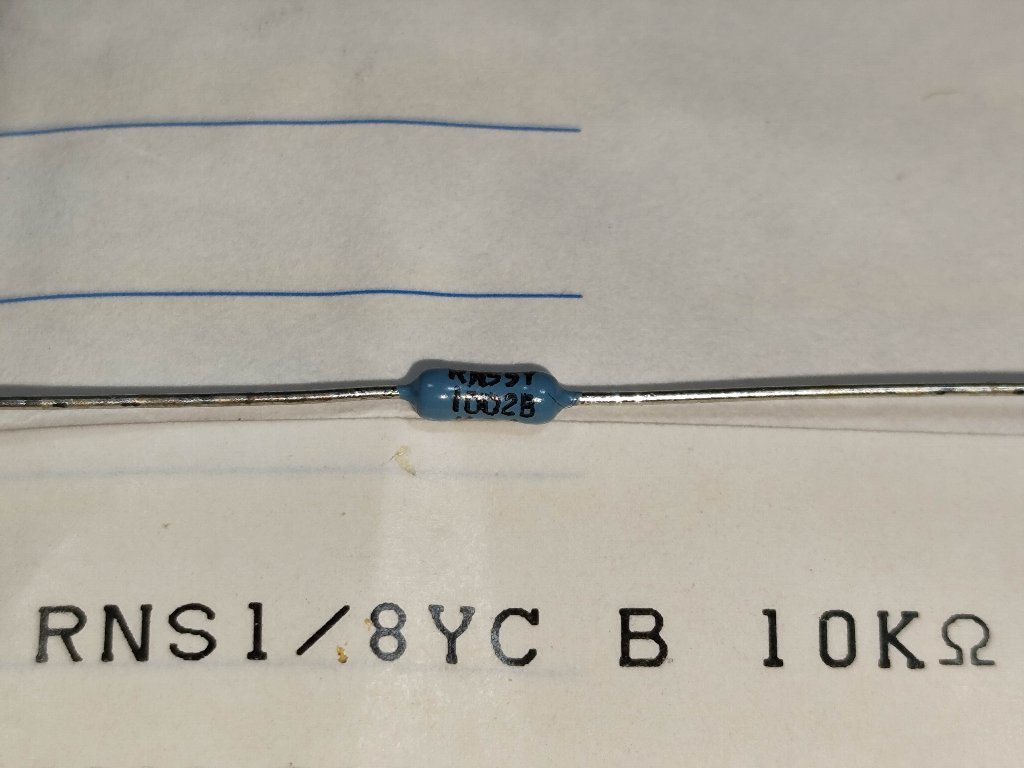

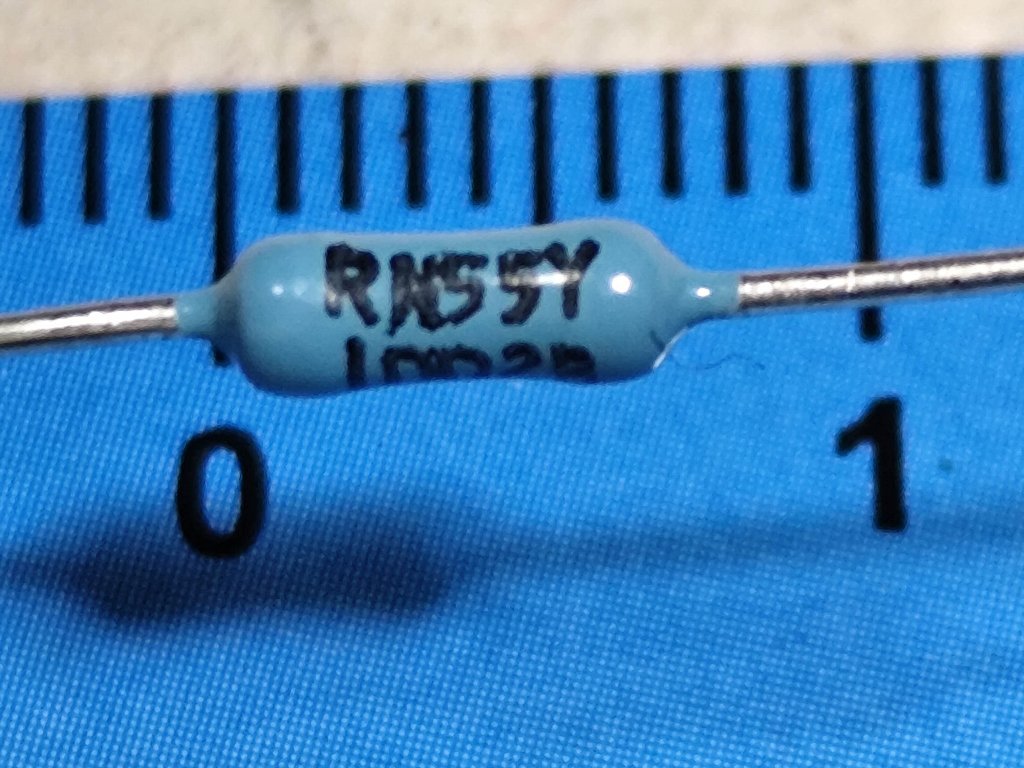

ＲＳＮ１／８ＹＣ　Ｂ　１０ｋΩ　　　２００５．２年製　　　抵抗表面表示　ＲＮ５５Ｙ　１００２Ｂ　ＫＯＡ











アドバンテスト　Ｒ６５８１で全部測定済（実測測定値１０．００１〜１０．００８）
抵抗値の経年変化は計算上最大で＋０．０３％／年ですが、ほとんどは＋０．０２％／年以内のようです。
温度特性が±５（ｐｐｍ／℃）であるため、安定度が非常に良く、±０．０００１％の桁まで測定が可能でした。

２０１１．４追記：一部の経年変化の確認を致しました。約＋０．００３％／年と常温放置ですが
超 精密級金属皮膜抵抗器としては良い結果となりました。

２０２３．１２追記：一部の経年変化の確認を致しました。約＋０．００４％／年と常温放置ですが
超 精密級金属皮膜抵抗器としては良い結果となりました。（ただし、２０２３．１２は２６℃にて測定）

２０２３．１２追記：簡易温度係数測定の確認を致しました。仕様の温度特性±５（ｐｐｍ／℃）ですが
超 精密級金属皮膜抵抗器としては非常に良い結果となりました。

実測測定値試験　校正相対確度±２ｐｐｍ（＝±０．０００２％）　　抵抗値単位ｋΩ

抵抗温度係数の簡易試験　校正相対確度±２ｐｐｍ（＝±０．０００２％）　抵抗値単位ｋΩ

アドバンテスト　Ｒ６５８１での測定ですが測定精度限界の１ｐｐｍの変動しかありませんでした。
間違えではないか？と思うほど非常に良い結果でした。金属箔抵抗器でもここまで良いのは少ないです。
　

基準温度よりずっと高い温度にしたところ、それなりの温度係数が出てきました。
もちろん、規格値よりかなり良い結果でした。
-------------------------------------------------------------------------------------------
２０２５年８月現在、製造後約２０年経過しているため正常な経年変化範囲内で
現在の抵抗値が 公称値１０ｋΩより＋０．１％以上も多数あります。
-------------------------------------------------------------------------------------------
上部だけアルミのケースに入れることも別途料金で可能です。
-------------------------------------------------------------------------------------------
